Hola!
Tengo un problema en la caja de cambios de mi saxo 16v. Cuando voi en marcha la caja hace un ruido llamado la sirena devido a que el diferencial esta demasiado atacado con el piñon o demasiado poco atacado.
El reglage de que se hace moviendo las calas que hay detras de la pista del cojinete per el problema es que no se donde hacer la medicion ni que valor tiene que tener. Halguin tienen algun manual o me lo puede explicar.
Muches graciasAun nadie ha indicado que le gusta esto
Me imagino q estas hablando de una caja be3 ó be4 no?
Por q las ma no tienen ajuste.
Voy haber si te puedo poner una foto.
Un saludo.Aun nadie ha indicado que le gusta esto

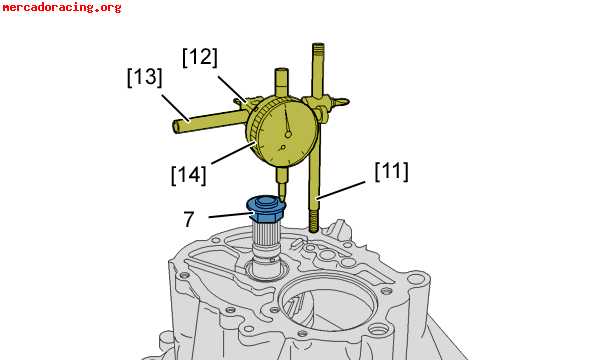

Poner la tuerca de árbol primario, cara de apoyo hacia el exterior (7) .
Apretar ligeramente la tuerca (7) .
Colocar el comparador [14] sobre los soportes [11], [12] y [13] .
Posicionar el palpador sobre la tuerca (7) .
Presionar de manera axial hacia abajo el árbol primario .
Regular el comparador [14] a cero .
Presionar de manera axial, hacia arriba, el árbol primario .
Anotar el valor :
El juego debe estar comprendido entre 0,05 y 0,15 mm
Si el valor leído en el comparador no es correcto, efectuar un nuevo caladoAun nadie ha indicado que le gusta esto
Y ahora el del grupo.
Con un calibre de profundidad [8], medir la distancia -Y- entre el plano de junta y la pista exterior del rodamiento .
Calcular el espesor de la cala de posicionamiento .
Y - X + 0,1 mm = Espesor de la cala de posicionamiento .
Figura : b2cm0nkd
Figura : b2cm0nkd
Poner :
La cala de posicionamiento (15)
El tornillo taquimétrico (14)
La prolongación (12) equipada con una junta tórica (13) nueva
Los tornillos (11) ; Apretar a 1,5 ± 0,3 m.daNAun nadie ha indicado que le gusta esto
